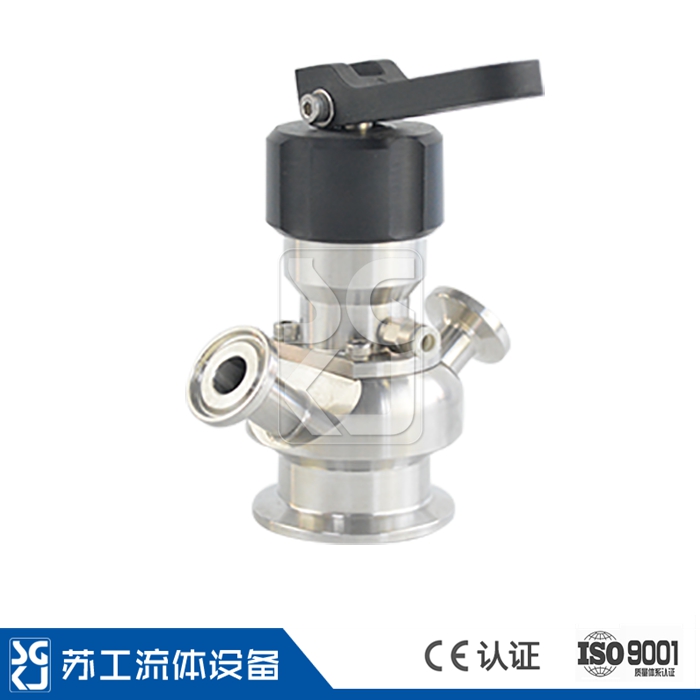

SGM-SQ手氣一體無菌取樣閥(PTFE)
發布日期：[2019-01-10] 點擊率： |
應用
無菌取樣閥主要用于罐設備或管道里面的物料樣品采集，并要求在每次取樣之前和之后進行殺菌處理。無死角，殺菌徹底，可以連續并且隨時進行無菌取樣。廣泛應用于食品、釀酒、飲料、乳制品、牙膏化妝品、生物制藥等行業。
技術參數
◆規格：DN8 DN10 DN15
◆連接方式：焊接、卡箍、螺紋
◆ 大工作壓力：≤8bar
◆ 大殺菌壓力：≤3bar
◆工作溫度：-10℃到120℃
◆ 大殺菌溫度：120~150°C
◆與物料接觸部分：SS316L 其它部件SS304
◆內表面接觸產品：Ra≤0.8μm
◆密封件：PTFE
工作原理
該款無菌取樣閥主要分為氣動組件、手柄、閥體、隔膜密封圈這幾種部件。當處于關閉狀態時，依靠彈簧張力推動閥芯，由閥芯將密封膠頭壓緊在閥體物料進口處，達到密封效果；如果需要取樣時，從其中一個（一般是下方的）取樣口通入蒸汽或其它殺菌介質，將整個樣品室內充滿并從另一個取樣口導出，經過一定時間的作用后使樣品室和取樣口處于無菌狀態；然后通過進給空氣或抬起手柄，收縮彈簧，放松閥芯，使得密封膠頭從閥體物料進口處脫離，從而使樣品從罐內經過樣品室流出，并從取樣口收集；取樣完成后，關閉氣源或放下手柄，放松彈簧，通過閥芯再次將密封膠頭壓緊在閥體物料進口處；通入潔凈水將樣品室內的殘液排出（如果是樣品為無菌水等較干凈的介質時，這一步可以省略），然后注入殺菌介質進行密封留存，待下一次取樣。

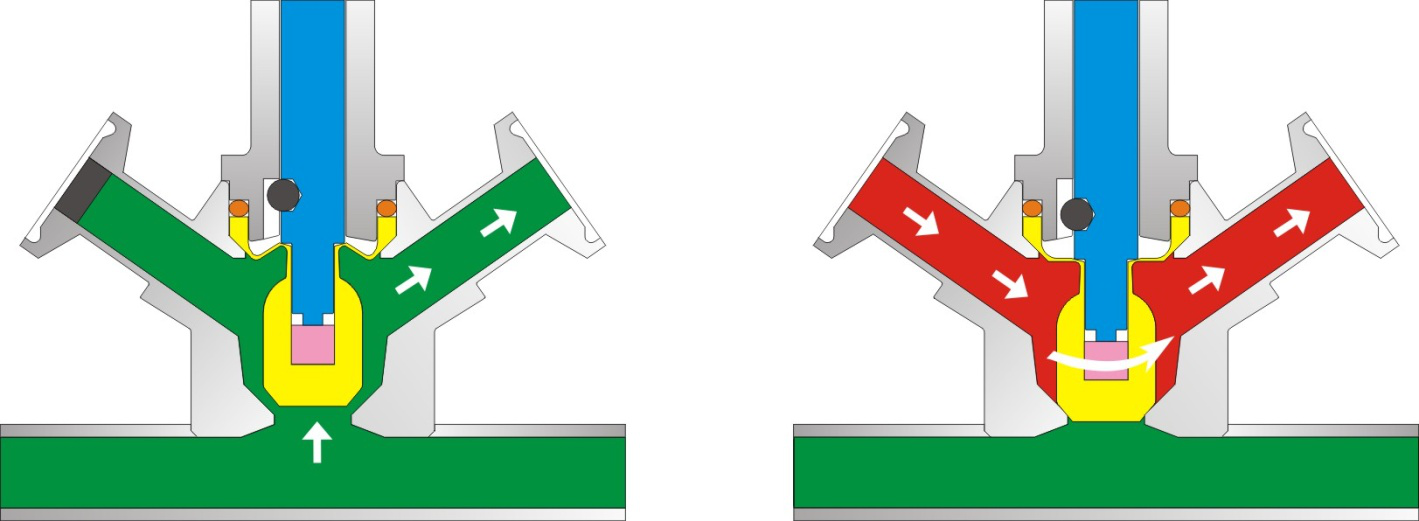

工作原理示意圖
取樣狀態示意圖 殺菌狀態示意圖
