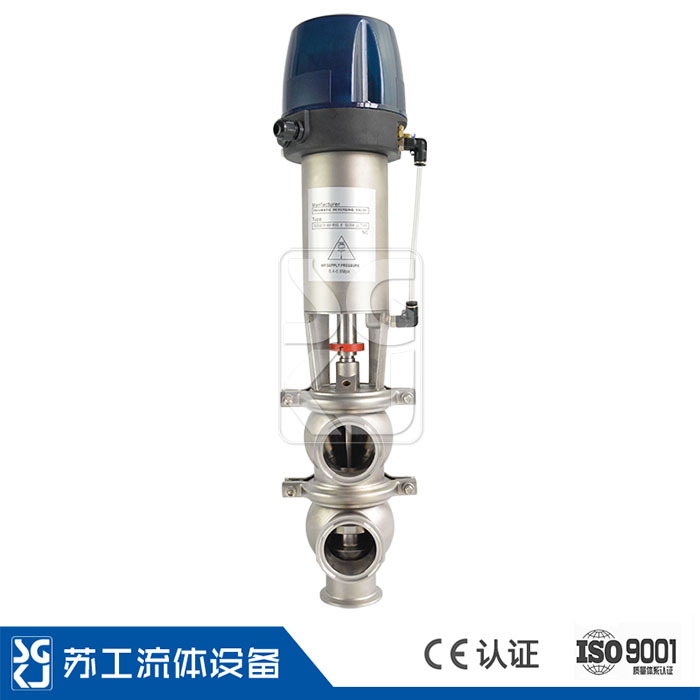

智能C型氣動換向閥
發布日期：[2019-01-10] 點擊率： |
應用
該款換向閥應用在設備管路中物料流向切換，廣泛應用于食品、釀酒、飲料、乳制品、牙膏化妝品、生物制藥等行業。
技術參數
◆規格：1"～4" DN25～DN100
◆連接方式：焊接、卡箍、螺紋、法蘭
◆ 大工作壓力：≤10bar
◆供給壓縮空氣：4-8bar
◆壓縮空氣連接：氣管接頭 G1/8"
◆接近開關： 6-36V DC 2個NPN或PNP （選配）
◆輸入電源：24V DC
◆工作溫度：-10℃到120℃
◆與物料接觸部分：SS304/SS316L
◆內表面接觸產品：Ra≤0.8μm
◆密封件：三元乙丙（EPDM）、硅橡膠（SI）、氟橡膠（FPM）
工作原理
接入24V DC電源，線路板，接近開關通電，給入信號打開電磁閥使氣源進入氣缸。利用壓縮空氣推動氣動執行器內的活塞上移，活塞桿和閥桿用定位卡片連接，同時在空氣壓縮推動氣動執行器內的活塞上移時也拉動了閥桿的上移，使閥座上密封面壓緊上閥體密封平面，即關閉上閥口連接。空氣壓縮低于彈簧作用力或無氣體壓縮時，活塞在彈簧的作用下，活塞向下推動同時帶動閥桿下移，關閉下閥口。主要用于管路系統中流體切換，一路進兩路出切換，應用于不存在污染或混料的管路系統中。
