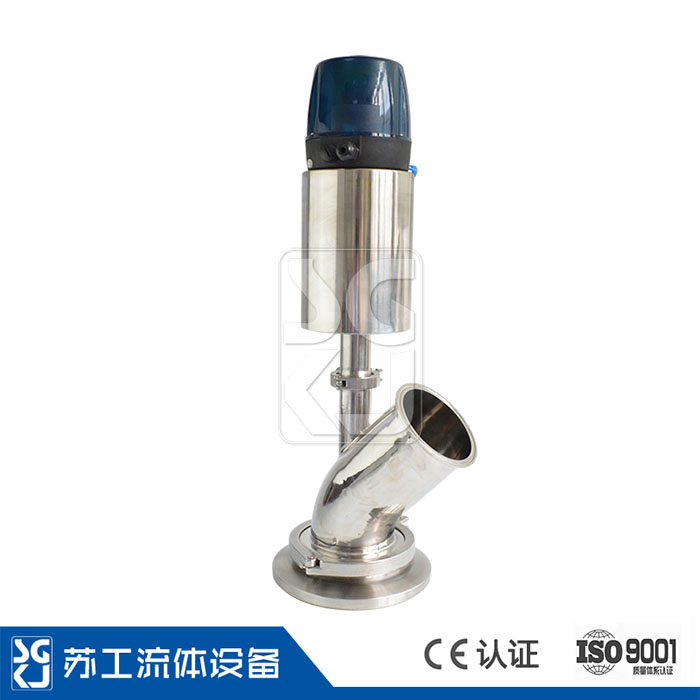

W型氣動罐底閥
發布日期：[2019-01-10] 點擊率： |
應用
該款罐底閥是一款氣動座閥，擁有衛生和靈活的設計，基于成熟的單座閥設計平臺，少而簡單的活動部件使該閥非常可靠，并且降低了其維護成本。滑道式通道使得卸料時更加流暢，用于切斷或打開通往儲罐的管道。廣泛應用于釀酒,乳制品,飲料.制藥等工業中。
技術參數
◆規格：1.5"～4" DN40～DN100
◆連接方式：焊接、卡箍、螺紋、法蘭
◆ 大工作壓力：≤10bar
◆供給壓縮空氣：4-8bar
◆壓縮空氣連接：氣管接頭 G1/8"
◆接近開關： 6-36V DC 2個NPN或PNP （選配）
◆輸入電源：24V DC
◆工作溫度：-10℃到120℃
◆與物料接觸部分：SS304/SS316L
◆內表面接觸產品：Ra≤0.8μm
◆密封件：三元乙丙（EPDM）、硅橡膠（SI）、氟橡膠（FPM）
工作原理
該閥利用壓縮空氣推動氣動執行器內的活塞上移，同時在空氣壓縮推動氣動執行器內的活塞上移時也拉動了閥桿的上移，即閥門開啟。空氣壓縮低于彈簧作用力或無氣體壓縮時，活塞在彈簧的作用下，活塞向下推動同時帶動閥桿下移，關閉閥口。
